英国易高PTG6精密测厚仪|PTG6-TXC|PTG6

主页 » 超声波无损检测 » 精密测厚 » 英国易高PTG6精密测厚仪|PTG6-TXC|PTG6

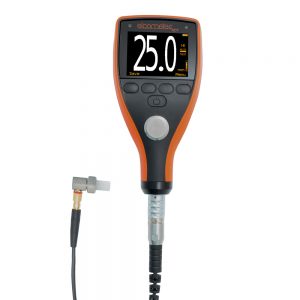

PTG6

当精确度是关键时 , PTG6具有0.15mm(0.006“) 25.40mm (1.000”)的测量范围为±1％精度, 横跨三个测量模式 , 回波-回波(E-E), 界面-回波(I-E)和塑料模式(PLAS)。该仪器可以让用户轻松进行精确定点地测量。

校准选项

该PTG6具有许多校准选项。使用已知的厚度的测试材料的未涂覆的样品 , 测量仪可以用单点校准来校准。或者用户可以选择存储在仪器内39预先设定的材料包括; 铝 , 钢 , 不锈钢 , 铸铁 , 有机玻璃, 聚氯乙烯, 聚苯乙烯和聚氨酯。

该PTG6还提供了2点与声速的额外校准选项。

数据输出

兼容于ElcoMaster^®软件 , 可通过USB下载个别读数到电脑或类似的设备 , 用于进一步的分析。

特点:

界面回波(I-E) 回波-回波(E-E)和塑料模式(PLAS) 测量模式
测量范围从0.15mm (0.006“)至 25.40mm (1.000”)
2点 , 1点 , 材料 , 声速和工厂校准选项
用户可选的测量率; 每秒4, 8, 16的读数
用户可选择的读数分辨率; 0.1mm (0.01“) 或0.01mm (0.001”)
USB输出到 ElcoMaster^®

Interface Echo (I-E) Measurement Mode Echo Echo (E-E) Measurement Mode Plastic Mode (PLAS) Measurement Mode Measurement Rate of 4Hz Measurement Rate of 8Hz Measurement Rate of 16Hz

技术规格

校准标准套装
部件编号	描述
T920CALSTD-SET1	校准标准套装; 名义厚度; 2-30mm (0.08-1.18″)¹ 包括; 2, 5, 10, 15, 20, 25 & 30mm (0.08, 0.20, 0.39, 0.59, 0.79, 0.98 & 1.18″), 配有套和校准证书
T920CALSTD-SET2	校准标准套装; 名义厚度; 40 – 100mm (1.57 – 3.94″)¹ 包括; 40, 50, 60, 70, 80, 90 & 100mm (1.57, 1.97, 2.36, 2.76, 3.15, 3.54 & 3.94″), 配有套和校准证书
T920CALSTD-HLD	校准套; 对于厚度达100mm(3.94“)

个别校准标准
部件编号	名义厚度(mm)	名义厚度(inches)¹
T920CALSTD-2	2	0.078
T920CALSTD-5	5	0.196
T920CALSTD-10	10	0.393
T920CALSTD-15	15	0.590
T920CALSTD-20	20	0.787
T920CALSTD-25	25	0.984
T920CALSTD-30	30	1.181
T920CALSTD-40	40	1.574
T920CALSTD-50	50	1.966
T920CALSTD-60	60	2.362
T920CALSTD-70	70	2.755
T920CALSTD-80	80	3.149
T920CALSTD-90	90	3.543
T920CALSTD-100	100	3.937

超声波耦合剂
T92015701	超声波耦合剂; 120ml (4fl oz)
T92015701-5	超声波耦合剂; 120ml (4fl oz); 5瓶个装
T92024034-7	超声波耦合剂; 300ml (10fl oz)
T92024034-8	超声波耦合剂; 500ml (17fl oz)
T92024034-3	超声波耦合剂; 3.8l (1 US Gallon)
T92024034-9	高温耦合剂; 60ml (2fl oz)
T92024034-10	高温耦合剂; 60ml (2fl oz); 2个装

传感器适配器适配器允许单晶和双晶, ”非智能“和其他制造商有插装式连接器的传感器, 可与MTG & PTG 产品系列使用.
部件编号	描述
T92025657 单晶²	传感器适配器

延迟线每个仪器附带很适合对钢, 铝和钛测量的9mm和12mm丙烯酸延迟线. 如果使用塑料模式(PLAS)测量薄塑料, 必须使用石墨延迟线. 这些都可以作为可选附件购买.
部件编号	描述
T92016528	丙烯酸延迟线;1/4直径x9毫米
T92016529	丙烯酸延迟线;1/4直径x12毫米
T92023853-4	石墨延迟线;1/4直径x3/8″

¹ 英制值仅供参考. 校准标准被制造, 并以毫米为单位测量.

² 适配器允许单晶, ”非智能“和其他制造商有插装式连接器的传感器, 可与

传感器

PTG 传感器
PTG系列智能单晶传感器具有智能自动传感器识别, 保证正确的探头识别, 即使传感器被改变.

				适合于测量				适用于
部件编号	部件编号探头直径	探头特点	阻尼	薄塑料	钢	铝	钛	PTG6 PTG8

15.0 MHz 单晶精密传感器
TXC15M0CM	1/4″	直角	S	■	■	■	■	■

20.0 MHz 单晶精密传感器
TXC20M0CM	1/4″	直角	S	■	■	■	■	■

所有的传感器都具有校准证书。

附件

型号(带传感器)¹				PTG6-TXC
型号(仅仪器)				PTG6
多国语言易于使用的菜单				■
坚固, 耐冲击, 防水和灰尘当于IP54				■
明亮的彩色屏幕带有永久背光				■
环境光感应器, 亮度可调				■
耐刮擦和耐溶剂显示屏; 2.4″ (6cm) TFT				■
大按钮				■
通过电脑USB供电				■
通过ElcoMaster^®软件更新仪器软件²				■
2年仪器保修³				■
测量率				4, 8, 16Hz⁴
测量模式	测量范围⁵	精确度⁶
回波-回波(E-E)	0.15-10.15mm (0.006-0.400″)	±0.015mm (0.15-2.99mm) ±0.5% (3.00-10.15mm)	±0.0006″ (0.006-0.117″) ±0.5% (0.118-0.400″)	■
界面-回波(I-E)	1.65-25.40mm (0.065-1.000″)	±0.015mm (1.65-2.99mm) ±0.5%(3.00-25.4mm)	±0.0006″ (0.065-0.117″) ±0.5% (0.118-1.000″)	■
塑料模式(PLAS)	0.15-5.00mm (0.006-0.197″)	±0.015mm (0.15-2.99mm) ±0.5% (3.00-5.00mm)	±0.0006″ (0.006-0.117″) ±0.5% (0.118-0.197″)	■
测量单位				mm 或 inches
重复性/稳定性指示符				■
显示模式
读数				■
可选读数分辨率
Lo; 0.1mm, 0.01 Inch, 10m/s, or 0.001 in/μs				■
Hi; 0.01mm, 0.001 Inch, 1m/s, or 0.0001 in/μs				■
校准选项
1 – 点				■
2 – 点				■
材料选择; 39预设材料				■
工厂; 重置到出厂校准				■
声速(声音的速度)				■
校准特点
校准锁定;可选的PIN锁				■
测试校准特点				■
数据输出
USB; 到电脑				■
ElcoMaster^®软件				■
传感器探头类型				单晶
自动传感器识别				■
自动V型路径校正				■
电池类型⁷				2 x AA
电池寿命⁷				碱性电池:15小时锂电池: 28小时
操作温度				-10 至 50°C (14 至 122°F)
尺寸(宽x高x深)				145 x 73 x 37mm (5.7 x 2.84 x 1.46″)
仪器重量(-包括电池)				210g (7.4oz)
包装清单		Elcometer PTG6, 15MHz 1/4″螺旋式单晶传感器, 耦合剂, 携带袋, 手腕线, 3 x 屏幕保护贴, 保护套, 塑料运输箱, 2 x AA电池, 校准证书, 两年保修延期卡, 操作手册

标准:

EN14127, EN15317

¹ 提供5MHz 1/4″直角传感器

² 需要互联网连接

³ 易高MTG与PTG系列从购买之日起60天内, 可免费提供两年保修扩展

⁴ 在扫描模式下用户可选择默认设置为16Hz

⁵ 取决于所测的材料和所使用的传感器

⁶ 在钢铁

⁷ 提供有碱性电池, 锂电池和可充电电池,可与仪器使用, 以每秒1读数连续使用
